| 品牌：金象 | 型号：SL-10T | 测力类型：拉力计 |
| 测量范围(N)：1-1000000N | 类型：数字式测力仪表 | 加工定制：是 |
| 外形尺寸(mm)：730*370*170MM | 测量精度：3% | 适用范围：医疗、 电气、 包装、 汽车工业、 其他 |
| 重量(kg)：6KG |
斜拉桥索张力测试仪/200KN索力检测装置-提升机钢丝绳张力解决方案主要用途及使用范围

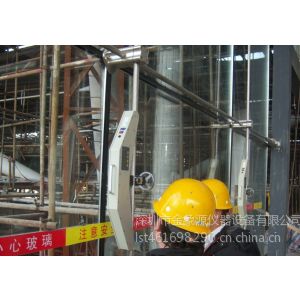

钢丝绳张力测试仪适用于电力行业、桥梁、煤矿行业、通信行业、交通运输行业、玻璃墙幕装饰行业、索道运行业、建筑行业、游乐场所、隧道施工、渔业捕捞与各大科研院所和教学机构、检测机构及涉及到钢索、绳索和钢丝绳拉力的场合。
斜拉桥索张力测试仪/200KN索力检测装置-提升机钢丝绳张力解决方案主要功能特点
具有张紧力的绳索结构，不需拆卸即可直接测量。
重量轻、结构简单、操作方便，适用于任何场合。
具有七种线径测量功能、测量范围更宽、节省成本。
使用范围：适用于柔性的，拉伸的索。如各种钢丝绳、高强度绳索等等……
精度等级：3%～5%（取决于钢丝绳 索的形式和特点）。
直径：6mm～40mm
测试量程：30T
提升钢丝绳：44 ZBB 6×36WS＋FC 1670 1070 736 ZZ / SS各两根，共4根
每根钢丝绳中全部钢丝破断力总和1311.82kN
4根钢丝绳平均每根钢丝破断力为327.955KN
平衡扁尾绳：177×28 ZAA P8×4×19 1470 2270 1420 (GB/T20119-2006) 2根
实际提升静张力及静张力差：
提升静张力及静张力差发生在提升件时，
其值为Fz=596.35kN,Fc=117.747kN
钢丝绳静张力： 680kN
钢丝绳静张力差：180kN
绳间距：350mm，双绳槽
钢丝绳仰角:上绳53.473°,下绳57.81°
钢丝绳静张力： 680kN四根钢丝绳平均每根静张力为170KN，SL-30T钢丝绳张力测试仪可测试张力为300KN可见使用此款仪器完全没有问题对于无线传输无法实现钢丝绳张力测试仪本身带有显示功能测试结果可以直观的显示出来
斜拉桥索张力测试仪/200KN索力检测装置-提升机钢丝绳张力解决方案工作原理（图一）
图一
利用力分解原理当系统平衡时：
T= 2F× cos(α/2)
其中：T为推力；F为索拉力；α为索两侧的索夹角
由于α固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。放大倍数根据上面的公式计算，其中cos(α/2)=a/ 其中a为张力仪两侧滑轮平面至限位板间的距离 ，b为两测滑轮至推索轮距离的。
斜拉桥索张力测试仪/200KN索力检测装置-提升机钢丝绳张力解决方案结构（图二）
图二
五、 操作面板见(图三)
图三
按键从左至右依次为“ON/OFF”、“索号/设定”、“峰值/单位”、“清零/确认”；上部LCD显示的五位数字为索拉力，单位为kg/kN可转换
斜拉桥索张力测试仪/200KN索力检测装置-提升机钢丝绳张力解决方案
