| 品牌：深圳金象 | 型号：SL-20T | 测力类型：拉力计 |
| 测量范围(N)：1-200kn | 类型：数字式测力仪表 | 加工定制：是 |
| 外形尺寸(mm)：730*370*170mm | 测量精度：3% | 适用范围：医疗、 电气、 包装、 汽车工业、 食品加工、 其他 |
| 重量(kg)：6kg |

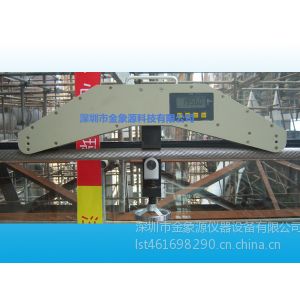

架空导线张力测试仪主要功能特点：
架空导线张力测试仪具有张紧力的绳索结构，不需拆卸即可直接测量。重量轻、结构简单、操作方便，可携带高空作业适用于任何场合。
仪器获得国家******号（ZL 2011 3 0153850.2）仿冒必究，
具有七种线径测量功能、测量范围更宽。
使用范围：适用于柔性的拉索 高强度绳索的张力拉力测试等。
操作简便，一个人在30秒内就可完成一次测量。仪器结构简单，性能稳定，测量精度高，当被测索规格与测力仪中储存索号规格相同时，在额定量程内，测力精度可达3-5％。
被测索的选择范围宽，使用方便，测力仪中可储存七种不同直径钢索的数据，测力时只需选取相应索号即可。
仪器精度高：本仪器要求在测量时按照标定索号的规格进行测量，测量精度在5%以内。
架空导线张力测试仪技术参数：
测量范围:1T-30T。
测量直径：1-40mm。
可设置钢丝绳数量：7组
准确性:测试范围的2%-5%以内。
显示：数字显示。
电池:12v标准 （循环充电）。
使用时间：26小时。
使用材质：防锈 抗风化 铝。
规格：170mm*370mm* 710mm。
重量：6.5KG。
使用环境：温度范围-20。到60。
防护等级：符合lP65级。
显示单位：kg、N.公斤和千牛可互相转换。
具有系统自动补偿功能。
S—索，实用于有柔性的拉伸规则绳索L—力，被拉伸绳索的张力。
架空导线张力测试仪工作原理：
利用力分解原理 当系统平衡时： T= 2F× cos（a/2）
其中：T为推力;F为索拉力;a为索两侧的索夹角
由于a固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号、经电路运算、修正、放大后显示在显示屏上的数值就是所测索力。
架空导线张力测试仪操作面板板
按键从左至右依次为“ON/OFF”（开/关机）,“MODEL”（索号设定）,“PEAK/VALUE”（峰值/单位）,“ENTER/ZERO”(确认/清零).上部LCD显示的五位、数字为索拉力，单位为KG或KN转换、旋紧手轮至钢索顶到限位即显示钢索拉力没有任何操作，30分钟自动关机测毕关掉按“ON/OFF”键关掉电源。
架空导线张力测试仪测力操作;
按“ON/OFF”既进入前次测力的索号测力状态，可以直接测量相同索号钢索。
长按(MODEC)“索号/设定”进入索号选定程序，选择需要检测的索号1-7各个索号请参照索号对照表，按(ENTER/ZERO) “清零/确认”键确认。钢索卡入轮槽并按(ENTER/ZERO) “清零/确认”键清零 。长按（PEAK/VALUE）“峰值/单位”根据用户需求可实现KG与KN的单位切换（请看显示屏的箭头指示）。线索张力测试仪。
点按（PEAK/VALUE）“峰值/单位”可实现所测得绳索峰值（请看显示屏的箭头指示）。旋紧手轮至钢索顶到限位即显示钢索拉力。没有任何操作，30分钟自动关机，按标定的索号测力，可获得较高的测力精度。 不建议用高量程索力仪测定小直径的索力。 索力仪有异常情况，或使用时间较长后应作重新标定。测毕关掉按“ON/OFF”键关掉电源。注意事项： 不要乱丢乱放，用后放入仪器箱中 电池在仪器内部，非专业人员请不要随便拆装仪器内部结构，如发现电量低请及时充电，随钢丝绳张力测试仪仪器箱内配有充电器请在相对湿度90%以下、-20~+60℃的温度范围内存放，仪器内禁止进水等液体。
请在-20~+60℃温度范围内使用仪器质量******，按国家相关条例保修。索力是索结构的一个重要参数。在施工过程中，索力控制是关系到整个结构内力和结构状态的至关重要的因素。使用阶段的索力大小更会对结构的寿命产生重要的影响。目前国内普遍应用的索力测量方法只可以测得张拉阶段的索力，而张拉完毕后索力的大小是无法测量的。在施工过程中，一根钢索按照设计要求先张拉到设计值后，张拉其他钢索势必会使先张拉拉索的索力产生变化，将有可能对整个结构造成损害，甚至会发生灾难性的事故。因此，工程界急需一种无损测量设备来***测量索力。在这种情况下，我们研制出了一种测量预应力结构和拉索桥中索力大小的新型装置SL-索张力测量仪
我们根据拉索这种柔性结构的特殊性，利用不同张紧情况的索的侧向刚度的不同来测定拉索的内力，现在，我们的索力测定仪已经在几百项工程中使用过，实践证明效果是良好的。由于拉索结构使用越来越广泛，而且我们的索力测定仪比国外的产品便宜很多，因而在国内外都有了广泛的市场。如果各位同行对我们的索力测定仪有兴趣，请发短消息给我，或者加我QQ:8965-03894
架空导线张力测试仪
